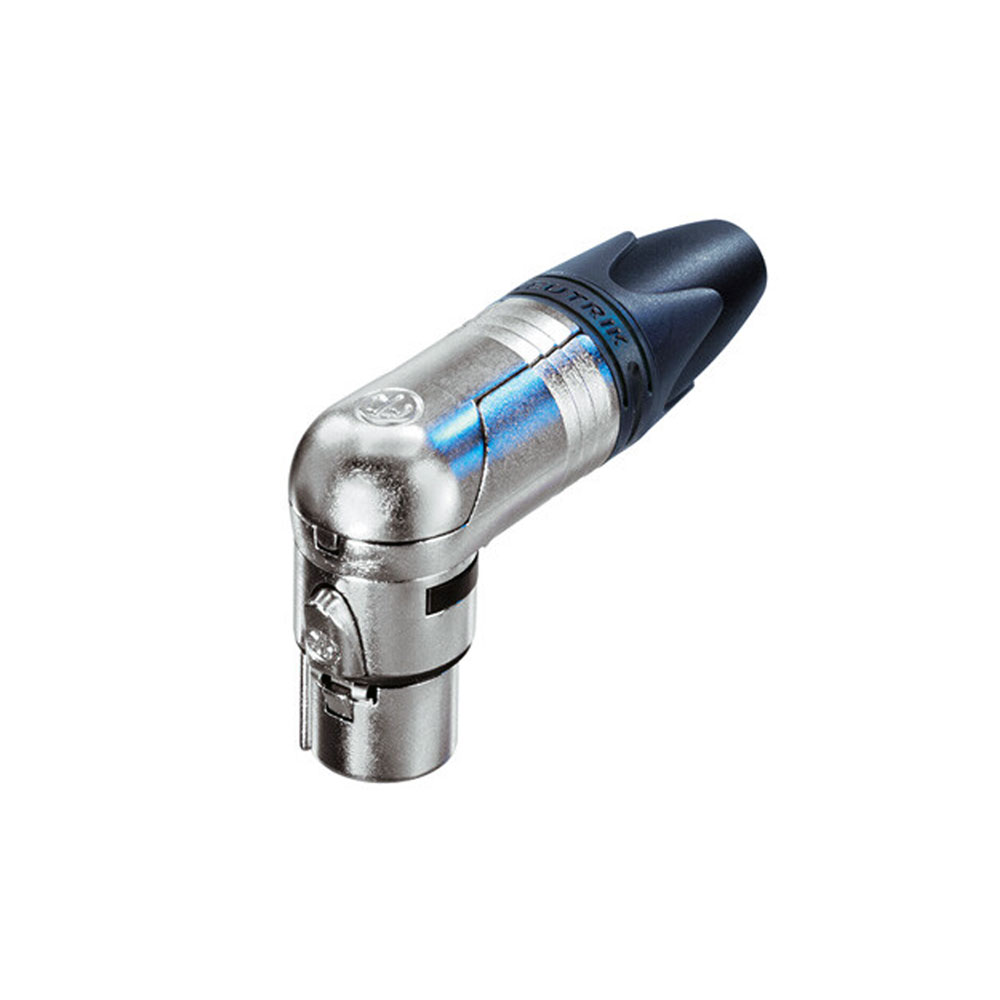

Neutrik NC4FRX

Neutrik NC4FRX - 4-polni pravokotni ženski kabelski priključek, nikljevo ohišje, srebrni kontakti

Serija RX je pravokotna različica serije kabelskih priključkov XX. Naslednik serije RC ponuja več novih funkcij, zaradi katerih je zanesljivejši, lažje ga je sestaviti, izboljša celovitost stikov in razbremenitev kabla.

Lastnosti in prednosti

• Izjemno tanek pravokotni konektor
• 5 izbirnih položajev kabelskih izhodov
• Edinstvena zasnova kletke ženskega kontakta za nizko kontaktno upornost in visoko celovitost
• Ženski kontakt ima zaporo za spajkanje, ki preprečuje, da bi spajka stekla v območje spajkanja kontakta
• Ženski konektor z izboljšano trdno kovinsko zaporo, ki je večja in lažja za rokovanje
• Dodatni kontakti z ozemljitveno vzmetjo za boljšo kontinuiteto ozemljitve ohišja
• Izboljšano razbremenilnik napetosti v obliki držala zagotavlja večjo silo izvleka in omogoča lažje in hitrejše sestavljanje
• Škorenj s poliuretanskim drsnikom zagotavlja visoko zaščito pred upogibnimi obremenitvami kabla
• Na voljo so barvni obročki in škornji za kodiranje ali identifikacijo
• Elegantna in ergonomska oblika - dragocena in priročna

Tehnične informacije

Izdelek
Naslov - NC4FRX
Vrsta priključka - XLR
Spol - ženski
Električno
Kapacitivnost med kontakti - ≤ 7 pF
Upornost kontaktov - ≤ 3 mΩ
Dielektrična trdnost - 1,5 kVdc
Izolacijska upornost - > 2 GΩ (začetna)
Nazivni tok na kontakt - 10 A
Nazivna napetost - < 50 V
Mehanski
O.D. kabla - 3,5-8,0 mm
Vstavna sila - ≤ 20 N
Sila izvleka - ≤ 20 N
Življenjska doba - > 1000 ciklov spajanja
Velikost žice - max. 1.5 mm²
Velikost žice - max. 16 AWG
Ožičenje - spajkani kontakti
Zaklepna naprava - zaklepanje s ključavnico
Material
Škorenj - poliuretan
Prevleka kontaktov - 2 µm Ag
Kontakti - Medenina (CuZn39Pb3)
Vložek - poliamid (PA66)
Zaklepni element - Cink litina (ZnAl4Cu1) / Ck 67 (vzmet)
Ohišje - cinkani ulitek (ZnAl4Cu1)
Prevleka lupine - nikelj
Razbremenitev napetosti - poliacetal (POM)
Okolje
Vnetljivost - UL 94 V-0
Skladnost s standardi - IEC 61076-2-103
Zaščitni razred - IP 40
Spajkanje - v skladu z IEC 68-2-20
Temperaturno območje - od -30 °C do +80 °C
