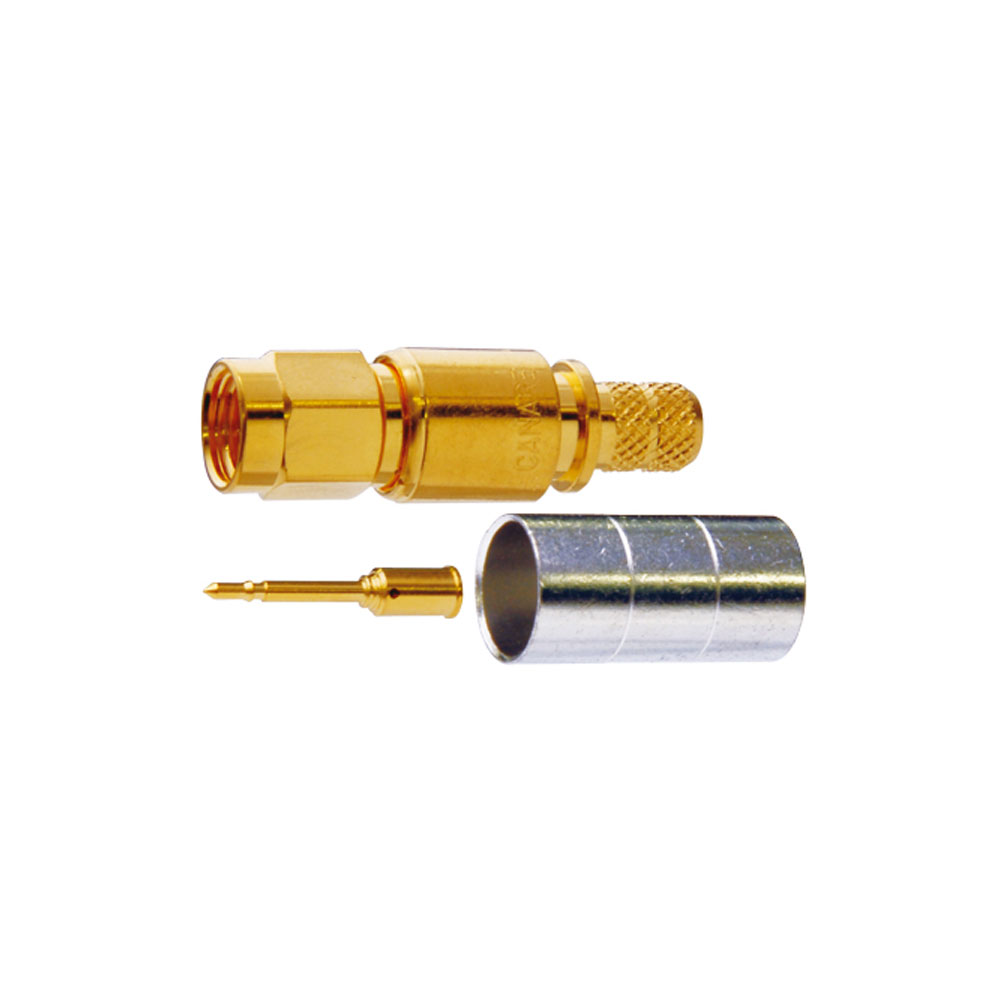

Canare SMAP-C31A

SMA 50Ohm krempeljski konektor za telekomunikacijsko opremo in merilne instrumente.

Glavne značilnosti in prednosti

• VSWR 1,1 ali manj do 2 GHz, 1,2 ali manj do 4 GHz.
• Zasnova Canare crimp zagotavlja hitro in zanesljivo namestitev

Razmerje stoječega valovanja (VSWR) in povratna izguba
Zaključevanje sprejemnega konca koaksialnega kabla omejene dolžine z vrednostjo upora, ki ni enaka njegovi karakteristični impedanci, ustvari odbito valovanje, ki potuje nazaj po kablu do oddajnega konca. Posledično nastane interferenca med razširjajočim se valom in povratnim valom, kar povzroči stoječe valovanje, ki povzroča nihanje ravni napetosti. Stopnja usklajenosti končne upornosti s karakteristično impedanco je prikazana s standardom VSWR ali razmerjem napetosti stoječega vala, ki je prikazano na sliki 1. Z razmerjem VSWR je povezan faktor povratnih izgub, ki meri velikost toka odbitega vala glede na tok potujočega vala

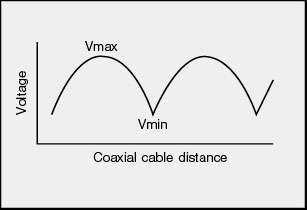

Slika 1 Razporeditev napetosti na koaksialnem kablu

Slika 2 Pretvorbena tabela VSWR za izgube, ki jih je mogoče povrniti
